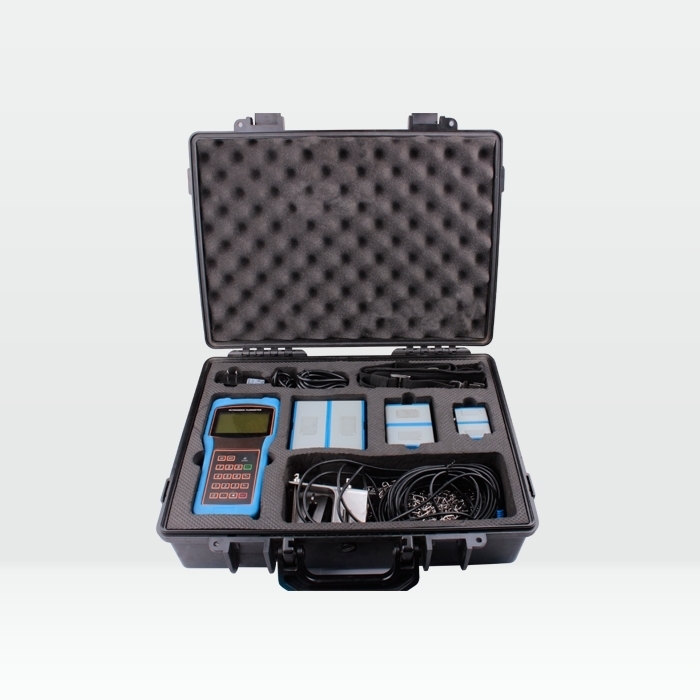

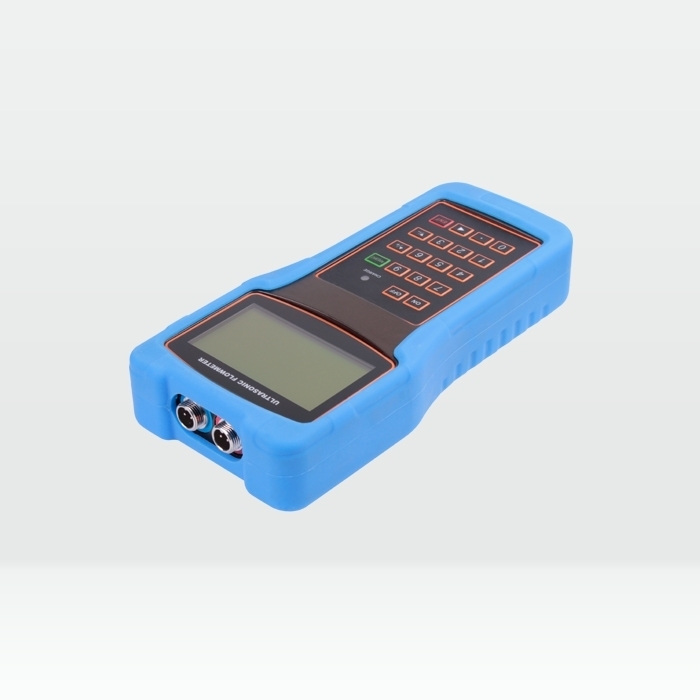

便携式超声波流量计

概述：

手持式超声波流量计实现了液体流量的非接触式测量。只需要将传感器安装在管道外壁，即可完成对流量的测量。具有体积小、携带方便、测量准确的特点。广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业。可以用做生产监测、流量校验、临时检测、流量巡查、水平衡调试、热网平衡调试、节能监测， 是流量即时检测必备的工具仪表。

特点：

1. 高精度测量  精度高达1%
2. 测量范围大   选用不同型号的传感器，可实现口径DN15~DN6000管道流量的测量
3. 高可靠性   采用低电压、多脉冲发射电路，测量精度高、使用寿命及可靠性大幅提高
4. 抗干扰能力强   采用双平衡信号差分发射、接受电路
5. 强大的记忆功能  自动记忆前512日累计流量，自动记忆前64次上、断电时间及流量，自动记忆前32日流量计的工作状态是否正常。
6. 传输距离远、组网快速   RS485支持无线组网，配接GPRS模块实现无线传输
7. 支持热量测量   配接温度传感器，可实现测量测量
8. 充电电源   内置大容量镍氢充电电池， 可支持流量计连续工作1 2 小时以上。采用电源适配器充电， 可实现不间断测量。
9. 非接触式测量  将带有磁性的超声波流量计传感器安装在管道外壁， 即可完成流量测量
10. 支持多语言菜单   可定制中、英、意大利等多种语言

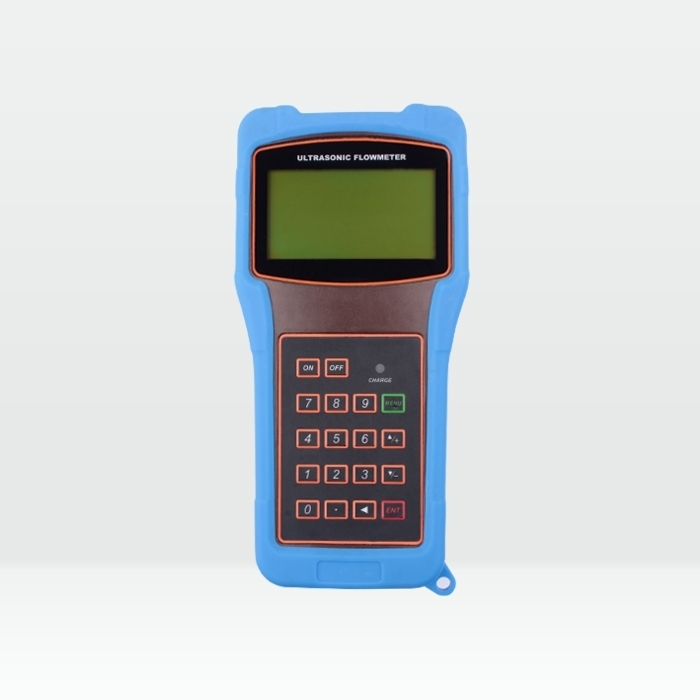

11. 大屏幕液晶显示   可同时显示累积流量、瞬时流量、流速、工作状态等。

流量测量组成图：

 安装固定方式：

技术参数：

传感器的安装：

1. 传感器安装位置选好后，需要根据管道直径大小决定用何种方式安装传感器（V法和Z发是通常采用的两种方式）
2. 传感器选好安装方式后，剩下的就是传感器之间的安装距离，传感器的安装距离就是在主机M25号窗口显示的数值。（可以通过使用者在主机中输入管道直径、管道壁厚、管道材质、液体种类等参数而获得的）。
