热电偶元件

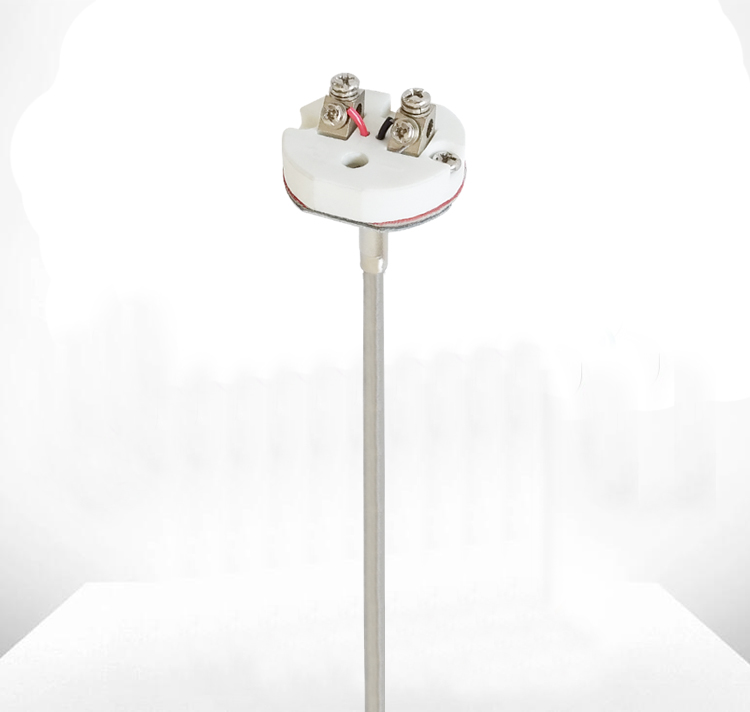

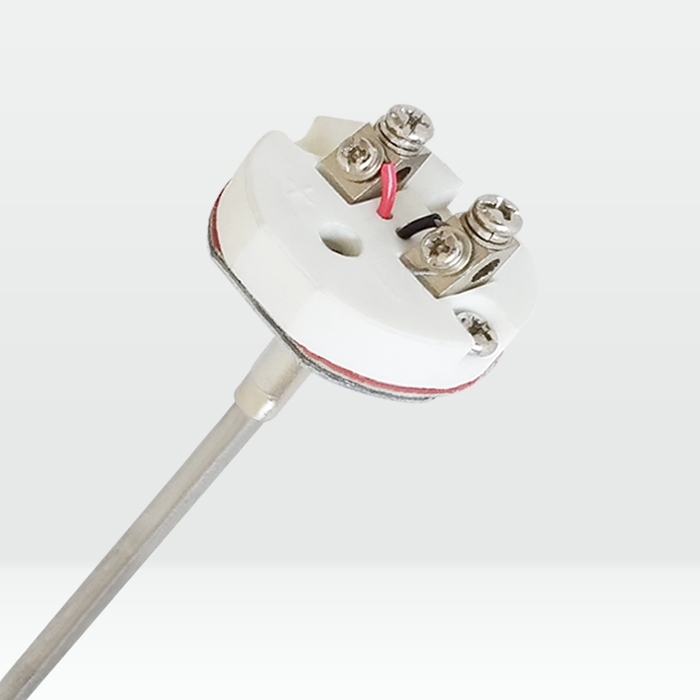

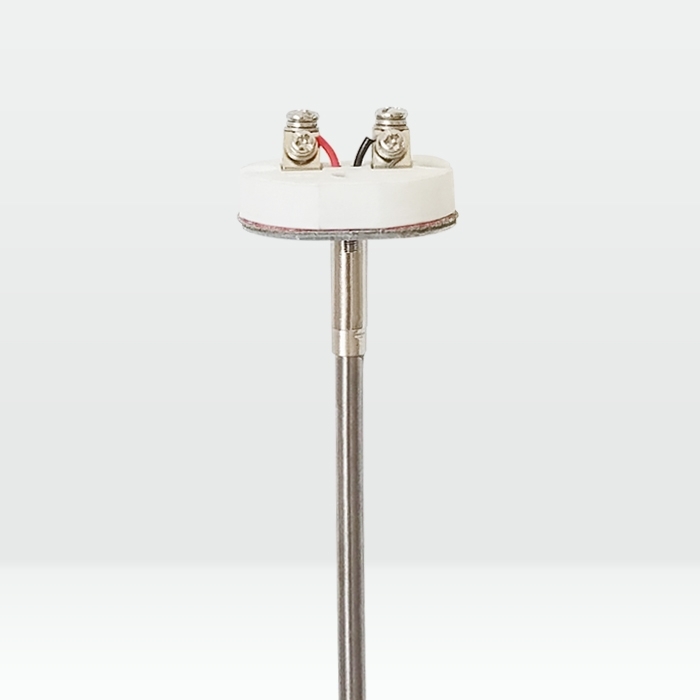

热电偶感温元件热电偶感温元件

工作原理/working principle-----------------------------------------------------------◆◆

两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就指示出热电偶所产生的热电势的对应温度值。

热电偶感温元件工作原理

产品特点/Product features-----------------------------------------------------------◆◆

1.高温型温度传感器,常用于锅炉、干烧炉、烤箱等的温度测量。
2.机械强度、耐压性能好,适用于锅炉等高温场合使用。
3.可用于干烧等高温介质的测量,性能稳定测量精确。
4.全国统一设计产品,连接尺寸通用,互换性好。采用装配式结构,零件分解性好,维修方便。

产品结构/Product structure----------------------------------------------------------◆◆

热电偶感温元件产品结构

测温元件选型说明/Selection of temperature measuring element---------------------◆◆

类别 标记 分度号 材质 测温范围℃ 性能特点
优点 缺点
热电偶 K N K 镍铬-镍硅 -40~1200 热电势线性好,稳定性好,抗氧化性好,是使用最广泛的测温元件 不适用于还原气氛,受时效变化和短程有序结构变化影响
N M N 镍铬硅-镍硅 -40~1250 具备K型热电偶全部优点,短程有序结构变化影响小 不适用还原性气氛,受时效变化影响
E E E 镍铬-康铜 -40~900 在现有热电偶中,热电势率最高,灵敏度高,两级非磁性 不适用于还原性气氛,热导率低,具有微滞后现象
J F J 铁-康铜 -40~750 可用于还原性气氛,热电势较K高 铁易生锈,热电特性漂移大
T C T 铜-康铜 -40~350 可用于还原性气氛,热电势线性好,低温特性好。稳定性好 使用温度低,正极铜易氧化,热传导误差大
S P S 铂铑10-铂 0~1600 适用于氧化性气氛,在真空中可短时使用。精度高、稳定性好不受时效变化影响,抗氧化、耐化学腐蚀,可作标准热电偶 不适用于还原性气氛(尤其是H2、金属蒸气)和真空环境,价格高,灵敏度低,热电动势的线性不好
B R B 铂铑30-铂铑6 600~1700 适用于1000℃以上,热电势较小,可不用补偿导线,抗氧化耐化学腐蚀 不能用于600℃以下,灵敏度低,热电势的线性不好

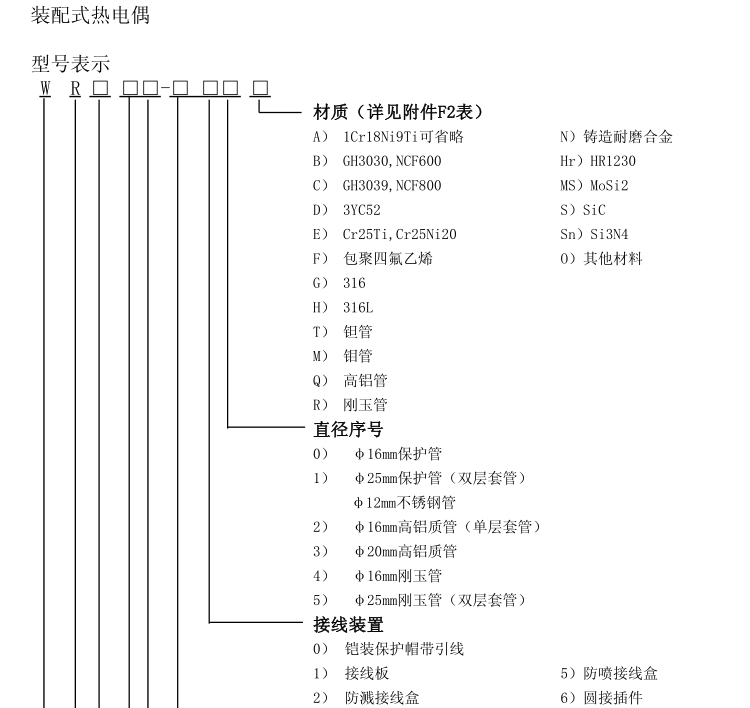

产品选型/product selection-----------------------------------------------------------◆◆

热电偶感温元件选型热电偶感温元件选型

型号规格/type specification-----------------------------------------------------------◆◆

热电偶类别 产品型号 分度号 测温范围℃ 保护管材料
单支镍铬-镍硅 WRN-010 K 0-600 粘土质
双支镍铬-镍硅 WRN2-010
单支镍铬-铜镍 WRE-010 E 0-600
双支镍铬-铜镍 WRE2-010
单支铜-铜镍 WRC-010 T -40-350
双支铜-铜镍 WRC2-010
单支铁-铜镍 WRF-010 J 0-600
双支铁-铜镍 WRF2-010
单支镍铬硅-镍硅 WRM-010 N 0-800
双支镍铬硅-镍硅 WRM2-010
单支铂铑30-铂铑6 WRR-010 B 0-1600 刚玉质
双支铂铑30-铂铑6 WRR2-010
单支铂铑10-铂铑 WRP-010 S 0-1300
双支铂铑10-铂铑 WRP2-010
