端面热电阻产品概述/Product overview-----------------------------------------------◆◆
|
|
WZCM、WZPM系列端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。 |
端面热电阻产品结构/Product structure-----------------------------------------------◆◆
|
 |
端面热电阻技术指标/Technical indicators----------------------------------------------◆◆
|
|
感温元件在0℃时的电阻值（R0） |
|
|
分度号Cu50：R0=50±0.50Ω |
|
|
分度号Cu100：R0=100±0.10Ω |
|
|
分度号Pt100:R0=100±0.12Ω（B级） |
|
|
其中，R0为元件在0℃时的电阻值。 |
|
|
|
|
★测量范围和允差 |
|
单位：mm |
|
名称 |
测温范围 |
允许偏差△t℃ |
分度号 |
|
端面铜电阻 |
-50～100 |
±（0.3℃+0.6%∣t∣） |
Gu50、（G）*或Cu100 |
|
端面铂电阻 |
-100～150 |
A级：±（0.15℃+0.2%∣t∣） |
Pt100 |
|
B级：±（0.3℃+0.5%∣t∣） |
|
|
注：1）t为被测温度******值。 |
|
|
2）打“*”分度号作为特殊规格订货。 |
|
端面热电阻型号规格/type specification------------------------------------------------◆◆
|
|
型号 |
分度号 |
结构特征 |
测量范围℃ |
保护管材料 |
外接线引 线长度Lmm |
规格 |
公称压力 MPa |
热响应 时间τ0.5S |
|
直径d（mm） |
M |
|
WZCM-201 |
Cu5或 Cu100 |
固定埋入或螺纹连接 |
-50～+100 |
紫铜T2-Y |
|
Φ6 |
M8×0.75 |
常压 |
＜15 |
|
WZPM-201 |
Pt100 |
-100～+100 |
紫铜T2-Y |
常压 |
＜10 |
|
WZPM-201B |
Φ8 |
M10×1 |
|
|
注：WZPM-201B采用引进元件WZPM-018，精度等级为B级。 |

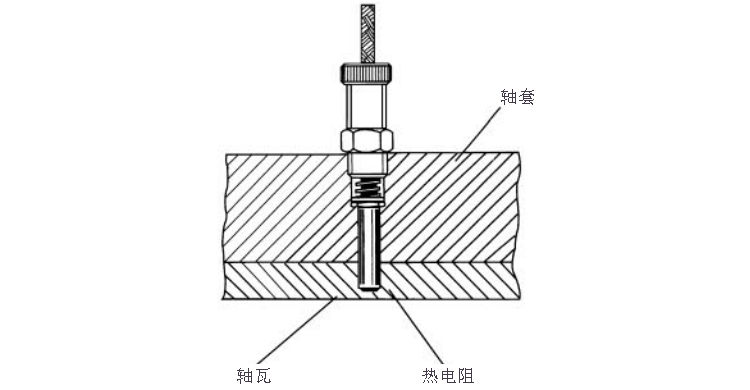

端面热电阻安装方式/installation-------------------------------------------------------◆◆
|
 |
|
|
|
|
