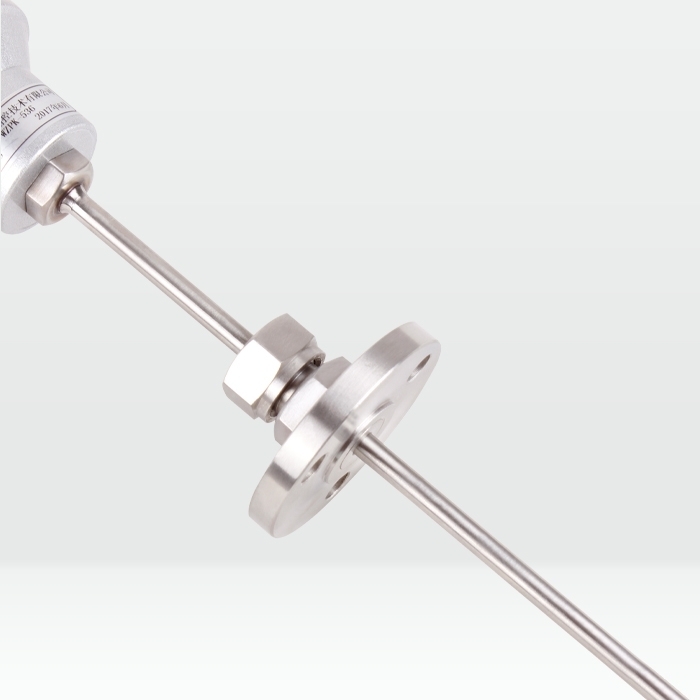

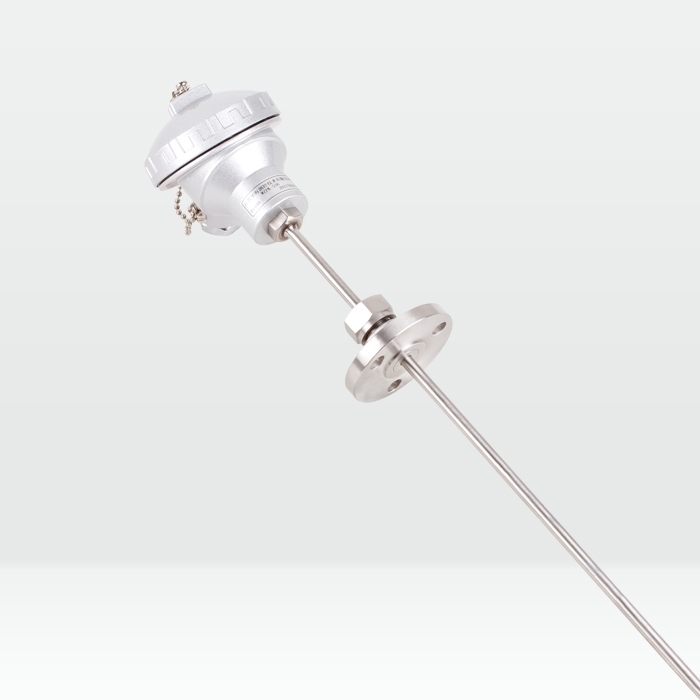

工作原理/working principle-----------------------------------------------------------◆◆
|
|
在温度作用下热电阻丝的电阻随之变化而变化。显示仪表将会指示出热电阻产生的电阻值所对应的温度值。 |
产品特点/Product features-----------------------------------------------------------◆◆
|
|
1、热响应时间少，减少动态误差； |
|
2、可弯曲安装使用； |
|
3、测量范围大； |
|
4、机械强度高，耐压性能好。 |
|
产品结构/Product structure----------------------------------------------------------◆◆
|
|
★铠装热电阻的结构 |
|
铠装热电阻的结构，除五部中的测温元件、绝缘材料、保护套管三部分构成铠材整体以外，其余与常规热电阻的结构相同。 |
|
|
|
铠材（测温元件、绝缘材料 、保护套管）：测温元件对热电阻来说是感温元件及其内引线；各热电阻引线之间，及其与保护套管之间用氧化接作绝缘材料；用金属管保护绝缘材料和测温元件。铠材工艺使测温元件、绝缘材料、保护套管三者成为一个不可拆卸的可挠的紧密实体，铠材是制造铠装热电阻的基体材料， 铠材不能直接用于测温，必须制作测量端和简易接线端后方可作为基型铠装热电阻使用。 |
 |
|
|
 |
|
|
|

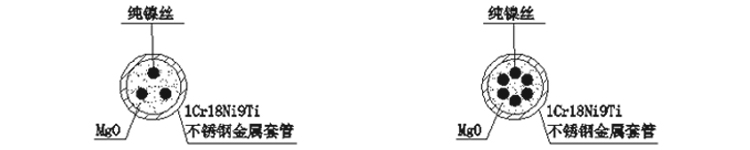

★铠装热电阻材料结构形式 |
 |
|
单支铠装热电偶截面结构 |
双支铠装热电偶截面结构 |
|
|
|
技术指标/Technical indicators--------------------------------------------------------◆◆
|
|
★直径及相关参数 |
|
套管外径 |
8.0 |
6.0 |
5.0 |
4.0 |
3.0 |
套管材质 |
|
套管壁厚 |
0.8~1.2 |
0.6~0.9 |
0.5~0.8 |
0.4~0.6 |
0.3~0.45 |
|
热电阻元件 |
引线直径 |
0.7~0.8 |
0.7~0.8 |
0.6~0.7 |
0.5~0.6 |
0.45~0.55 |
不锈钢 |
|
|
|
|
★温度测量范围和允许误差 |
|
型号 |
分度号 |
测温范围℃ |
精度等级 |
允许偏差△t℃ |
|
WZPK |
Pt100 |
-200~500 |
A级 |
-200~650℃时允差 ±（0.15+0.002｜t｜） |
|
B级 |
-200~800℃时允差 ±（0.30+0.005｜t｜） |
|
|
|
|
★公称压力 |
|
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的 1.5 倍。实际上，允许公称压力以仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。 |
|
|
|
★热晌应时间 |
|
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50% ，所需的时间，称为热响应时间用τ0.5表示。 |
|
|
|
★热电阻绝缘电阻 |
|
常温绝缘电阻的试验电压可取直流10~100V任意值，环境温度在15~35℃范围内，相对湿度应不大于80%；常温绝缘电阻值应不小100MΩ。 |
|
长度不足1米时，绝缘电阻按1米的标准要求； |
|
由于高温绝缘较低，漏电对信号干扰较大，要求在变送或显示仪表上应有输入/输出隔离措施。 |
|
|
|
|
★热电阻允许通过电流 |
|
通过铠装热电阻的测量电流******不超过5mA。 |
|
|
|
★最小置入深度 |
|
铠装热电阻的最小置入深度比装配热电阻要小些，铠装热电阻套管置入介质的深度一般应大于75mm或10倍套管直径，两者取大值；使用薄膜元件的铠装铂热电阻，其最小置入深度也不应小于20mm。 |
测温元件选型说明/Selection of temperature measuring element---------------------◆◆
|
|
类别 |
标记 |
分度号 |
材质 |
测温范围℃ |
性能特点 |
|
新 |
旧 |
优点 |
缺点 |
|
热电偶 |
K |
N |
K |
镍铬-镍硅 |
-40~1200 |
热电势线性好，稳定性好，抗氧化性好，是使用最广泛的测温元件 |
不适用于还原气氛，受时效变化和短程有序结构变化影响 |
|
N |
M |
N |
镍铬硅-镍硅 |
-40~1250 |
具备K型热电偶全部优点，短程有序结构变化影响小 |
不适用还原性气氛，受时效变化影响 |
|
E |
E |
E |
镍铬-康铜 |
-40~900 |
在现有热电偶中，热电势率最高，灵敏度高，两级非磁性 |
不适用于还原性气氛，热导率低，具有微滞后现象 |
|
J |
F |
J |
铁-康铜 |
-40~750 |
可用于还原性气氛，热电势较K高 |
铁易生锈，热电特性漂移大 |
|
T |
C |
T |
铜-康铜 |
-40~350 |
可用于还原性气氛，热电势线性好，低温特性好。稳定性好 |
使用温度低，正极铜易氧化，热传导误差大 |
|
S |
P |
S |
铂铑10-铂 |
0~1600 |
适用于氧化性气氛，在真空中可短时使用。精度高、稳定性好不受时效变化影响，抗氧化、耐化学腐蚀，可作标准热电偶 |
不适用于还原性气氛（尤其是H2、金属蒸气）和真空环境，价格高，灵敏度低，热电动势的线性不好 |
|
B |
R |
B |
铂铑30-铂铑6 |
600~1700 |
适用于1000℃以上，热电势较小，可不用补偿导线，抗氧化耐化学腐蚀 |
不能用于600℃以下，灵敏度低，热电势的线性不好 |
|

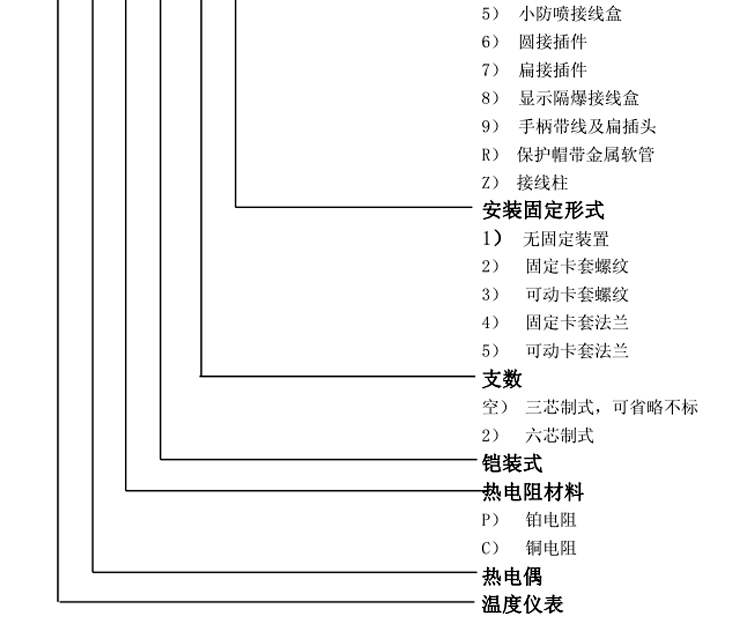

产品选型/product selection-----------------------------------------------------------◆◆
|
  |
型号规格/type specification-----------------------------------------------------------◆◆
|
|
型号 |
分度号 |
测温范围 |
精度等级 |
直径 |
 |
|
WZPK-503 |
Pt100 |
-200~500 |
A级或B级 |
φ3 |
|
WZPK-504 |
φ4 |
|
WZPK-505 |
φ5 |
|
WZPK-506 |
φ6 |
|
WZPK-533 |
φ3 |
 |
|
WZPK-534 |
φ4 |
|
WZPK-535 |
φ5 |
|
WZPK-536 |
φ6 |
|
WZPK-563 |
φ3 |
 |
|
WZPK-564 |
φ4 |
|
WZPK-565 |
φ5 |
|
WZPK-566 |
φ6 |
|
WZPK-573 |
φ3 |
 |
|
WZPK-574 |
φ4 |
|
WZPK-575 |
φ5 |
|
WZPK-576 |
φ6 |
|
信号类型/Signal type------------------------------------------------------------------◆◆
|
|
根据传输距离、二次仪表需求，可以确定产品的信号输出类型 |
 |

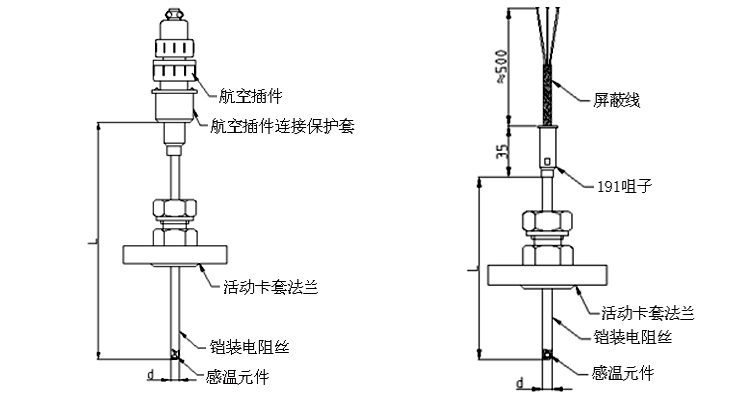

安装方式/Installation requirements--------------------------------------------------◆◆
|
|

|
|
|
