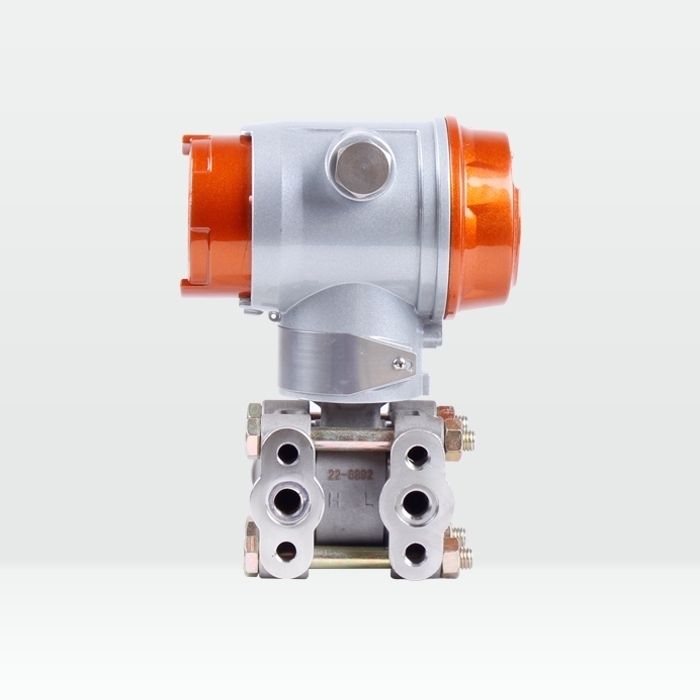

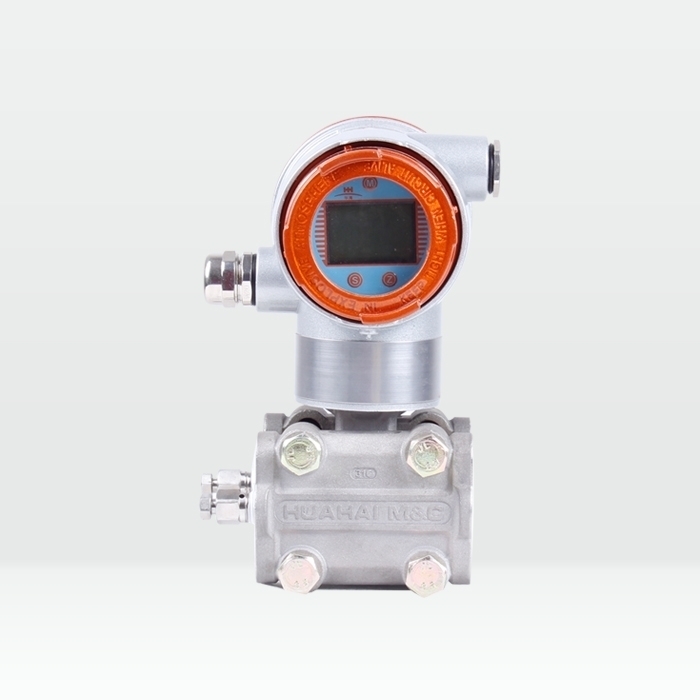

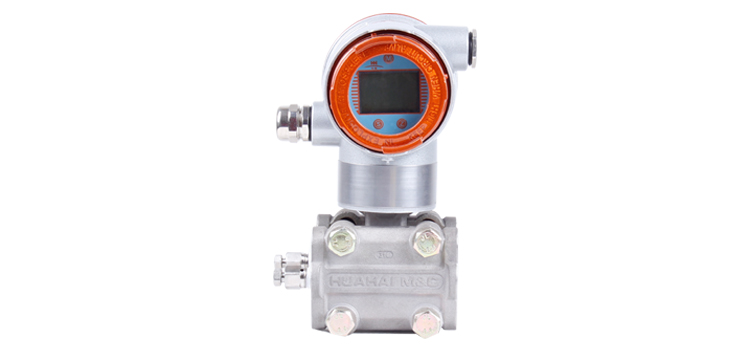

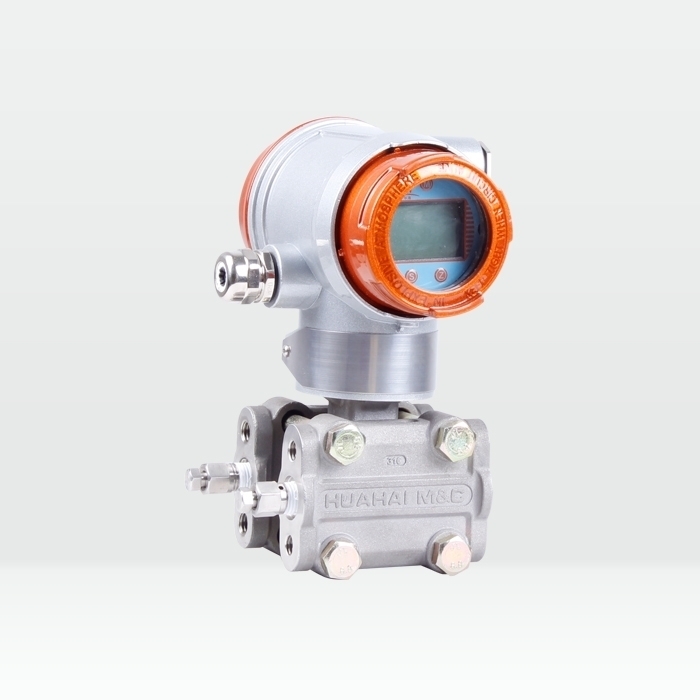

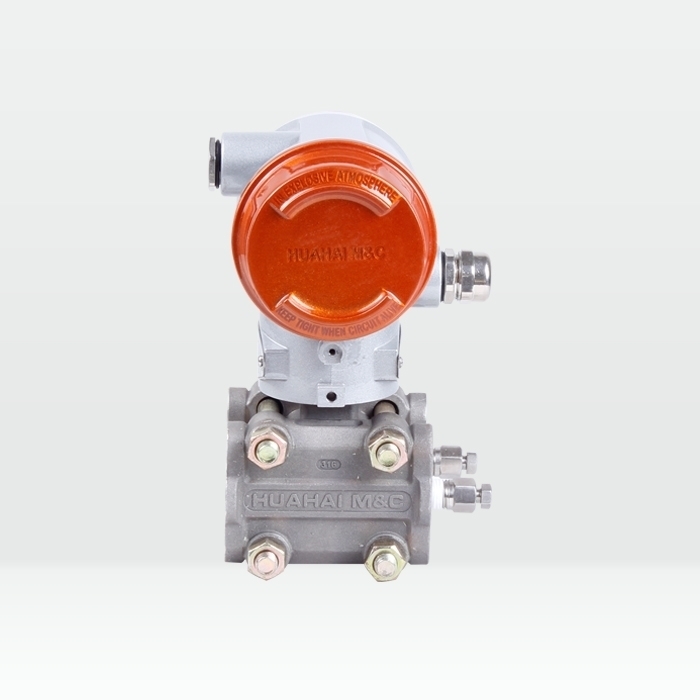

智能负压变送器

智能微差压变送器智能微差压变送器

工作原理/working --------------------------------------------------------------------◆◆

介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片,测量膜片是一张紧的弹性元件,随它两边的压力差产生相应位移,测量膜片的位移与差压成正比,******位移0.1mm,由它两侧的电容板检测,再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制(4~20)mA DC输出信号。

结构组成/Structural components-----------------------------------------------------◆◆

智能微差压变送器结构组成 智能微差压变送器结构组成
1 表头前盖 6 防爆接头 11 夹板
2 表头(选项) 7 接线端子 12 传感器密封圈
3 金属闷盖 8 表头后盖 13 传感器
4 壳体 9 放泄阀 14 螺母
5 铭牌标签 10 螺栓 15 焊管接头组件(选项)

产品特点/Product features-----------------------------------------------------------◆◆

1、精度高
2、稳定性好
3、二线制4-20mADC
4、固体元件,接插式印刷线路板
5、小型、重量轻、坚固抗震
6、量程、零点外部连续可调
7、正迁移可达500%;负迁移可达600%
8、阻尼可调
9、单向过载保护特性好
10、无机械可动部件维修工作量少
11、全系列统一结构,零部件互换性强
12、接触介质的膜片材料可选(316L、TAN、HAAS-C、MONEL等耐腐蚀材料)
13、防爆结构,全天候使用
14、智能HART现场总线协议

性能参数/performance parameters--------------------------------------------------◆◆

1、使用对象:液体、气体和蒸汽
2、测量范围:0-0.06kPa至0-40MPa
3、输出信号:4-20mA DC
4、12-45VDC,一般为24VDC
5、负载特性:与供电电源有关,在某一电源电压 时代负载能力(负载特性),负载阻抗 RL与电源电压VS关系式为:RL≤(VS-12)
6、指示表:LCD液晶或者LFD数码管显示
7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6
8、量程和零点:外部连续可调
9、正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的******值,均不能超过测量范围上限的100%(智能型:量程比15:1) ******正迁移量为最小调校量程的500%;******负迁移量为最小调教量程的600%
10、温度范围:放大器工作温度范围:-29~+93℃(LT型为-25~+70℃) 灌充硅油的测量元件:-40~+104℃ 法兰式变送器灌充高温硅油时:+15~+315℃,普通硅油:-40~+149℃
11、静 压:1、4、10、25、32MPa
12、温 度:相对湿度为0~100%RH
13、容积变化量:<0.16cm³
14、阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调

技术参数/Technical parameters-------------------------------------------------------◆◆

(不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)
1、精确度:±0.075%(0智能型)、±0.1%(智能型)、±0.25%、±0.5%
2、死区:无(≤0.1%)
3、稳定性:六个月内不超过******量程的基本误差******值
4、振动影响:在任意轴上,振动频率为200Hz
5、电源影响:小于输出量程的0.005%V
6、负载影响:电源如果稳定,则负载没有影响
7、安装位置影响:******可产生0.24kPa 的零点误差

其它

1、隔离膜片:316不锈钢,哈氏合金C-276,蒙乃尔合金,钛或钽
2、排气/排液阀:316不锈钢
3、法兰和接头:316不锈钢
4、接触介质“O”形环:丁腈橡胶,氟橡胶
5、灌充液:硅油或者惰性油
6、螺栓:316L不锈钢
7、电子壳体材料:低铜铝合金
8、引压连接件:法兰1/4NPT,中心距54mm;接头1/2NPT或M20x1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm
9、信号接线孔:G1/2

产品选型/product selection------------------------------------------------------------◆◆

代号 名 称
HH 电容式智能变送器
  代号 说明
  0 负压
  1 表压
  2 绝压
  代号 测量范围
  1 0-0.06~0.3KPa
  2 0-0.25~1.5KPa
  3 0-1.2~7.2KPa
  4 0-6~36KPa
  5 0-30~180KPa
  6 0-160~1000KPa
  7 0-400~2500KPa
  8 0-1600~10000KPa
  9 0-4000~25000KPa
  0 0-7000~40000KPa
  代号 类型1
  0 标准型
  1 单平式法兰型
  2 双平式法兰型
  3 单插法兰型
  4 双插法兰型
  5 一平一插法兰型
  代号 法兰规格
  0 DN25
  1 DN50
  2 DN80
  3 其他规格
  代号 类型2
  0 普通型
  1 普通智能型(HART通讯)

代 号 含 义
MO 不带显示
M1 数字指示表头
E1 普通电缆接头
E2 防爆电缆接头
B1 管装弯支架
B2 盘装弯支架
B3 管装平支架
G1 腰型法兰
G2 焊管接头
G3 一体化三阀组
i 本安
d 隔爆
G ≤200℃(高温硅油)
标 准 型 防腐材料 结构材料
隔离膜片
F12 316L
F13 哈氏C-276
F14 蒙乃尔K-500
F15
F22 316L
F23 哈氏C-276
F24 蒙乃尔K-500
F25
F26 316L
F33 哈氏C-276
F35
F44 蒙乃尔K-500
F47 3YC25

产品外形尺寸/Product dimensions-----------------------------------------------------◆◆

智能微差压变送器产品外形尺寸
智能微差压变送器产品外形尺寸
SP3051变送器外形尺寸图
测量范围(代码) 2、3、4 6 7 8 9
M(mm) 54 52.2 55.7 57.2 59

安装方式/Installation method--------------------------------------------------------◆◆

智能微差压变送器管装弯(盘)支架
管装弯支架 盘装弯支架

智能微差压变送器管装平支架
管装平支架

智能微差压变送器装弯支架 智能微差压变送器盘装弯支架
管装弯支架 盘装弯支架

智能微差压变送器装平支架
管装平支架

引压管连接方式
智能微差压变送器焊管接头连接 智能微差压变送器一体化三阀组连接
焊管接头连接 一体化三阀组连接


安装要求/Installation requirements---------------------------------------------------◆◆

1.防止变送器与腐蚀性或过热的补测介质相接触。
2.要防止渣滓在导压管内沉积。
3.导压管要尽可能短一些。
4.两边导压管内的液柱压头应保持平衡。
5.导压管应安装在温度梯度和温度波动小的地方。
6.防止引压管内结晶或低温结冰。
7.请勿将排气/排液阀全部拧开,以免密封钢珠掉落!

接线指南/Wiring guide-----------------------------------------------------------------◆◆

智能微差压变送器非智能型现场导线连接
非智能型现场导线的连接

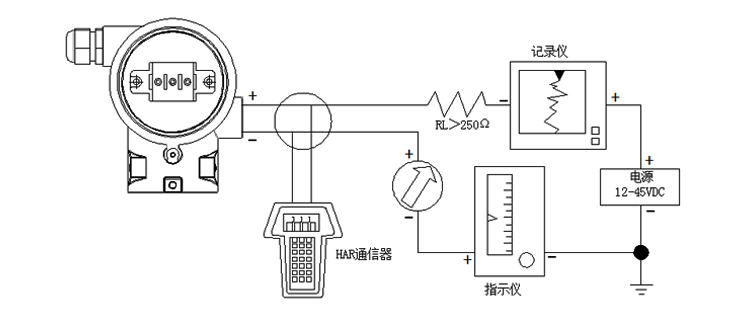

智能微差压变送器智能型现场导线连接
