金属管浮子流量计安装方法及注意事项

一、金属管浮子流量计的安装与使用

1、金属管浮子流量计安装操作之前，应拆卸所有包装，取出运输中固定浮子的部件，并检查有无损坏。

2、安装到工艺管道之前，将管道里的焊渣清洗干净，防止管道中杂质堵塞仪表，影响正常使用。

3、为了保证测量精度，推荐在流量计上游安装5DN的入口直管段，下游安装250mm出口直管段。

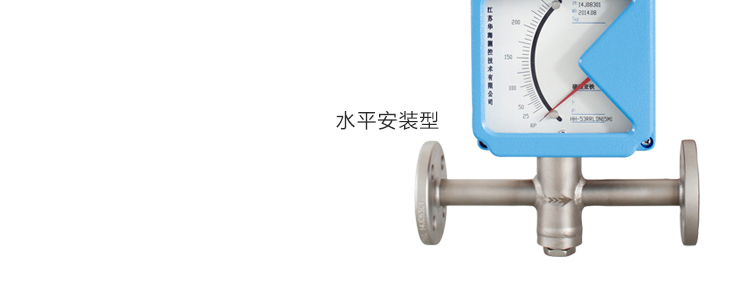

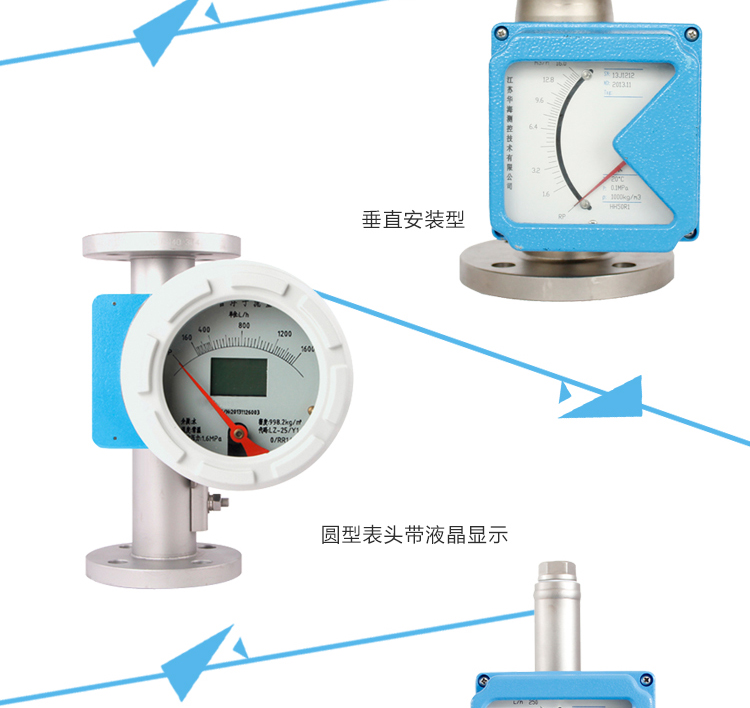

4、流量计有垂直安装和水平安装形式，如果是垂直安装形式安装垂直度应该保证优于1%，如果是水平安装形式，安装垂直度和水平度都应该保证优于1%。

5、若介质中含有固体杂质，应在阀门和直管段间加装过滤器；若介质中含有铁磁物质，应在流量计上游安装磁过滤器。

6、由于金属管浮子流量计安装一个磁远传系统，要确保周围其他设备产生的磁场不影响测量结果。

7、安装在管道中的仪表不应受到压力的作用，仪表的出入口应有合适的管道支撑，使仪表处于最小的应力状态。

8、低温介质测量时，需选夹套型。

二、金属管浮子流量计安装时应注意以下几方面

　　1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；
　　
　　2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；
　　
　　3、金属管浮子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
　　
　　4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
　　
　　5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
　　
　　6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游；
　　
　　7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真；
　　
　　8、安装PTFE衬里的金属管浮子流量计时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；
　　

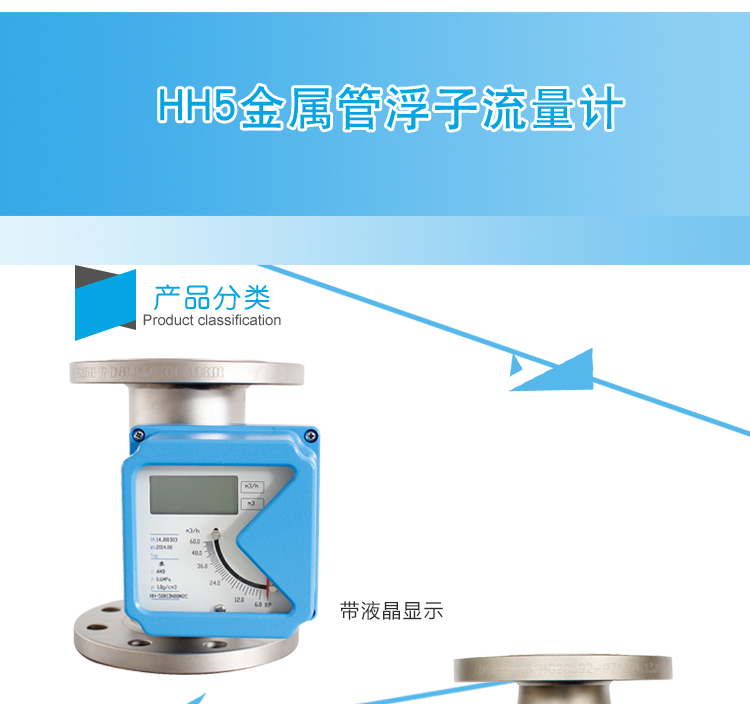

　　9、带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境（≥65℃）以免降低锂电池的容量和寿命。
